⚡️전기차 고전압 배터리 고장사례 #5 : 고전압 배터리 “1번 냉각수 온도센서” 이상 (P0C4212)





전기차 고전압 배터리는 셀 온도뿐 아니라, 배터리를 식혀주는 냉각수의 온도도 계속 감시합니다.
그래서 냉각수 온도센서에 이상이 생기면, 배터리 보호 차원에서 바로 DTC를 띄우고 출력 제한까지 걸어버리죠.

이번 사례의 DTC는 다음과 같습니다.

• DTC : P0C4212 – 고전압 배터리 “1번 냉각수 온도센서” 이상
• DTC 설명
  • BMU(Battery Management Unit)가 모니터링하는 냉각수 온도센서 1번의 신호 값이, 미리 정해놓은 임계값보다 비정상적으로 낮을 때 이 코드가 저장됩니다. 머니공작소+1

간단히 말하면,

“배터리 냉각 회로 입구 쪽 온도가, 논리적으로 말이 안 될 정도로 낮게 들어온다”
→ “센서/배선/ECU 중 어딘가 이상이 있다”

라고 BMS가 판단한 상황입니다.



---

1. 고전압 배터리 냉각수 온도센서가 하는 일

1) 센서 위치와 역할

국내 메뉴얼과 기술 자료를 보면, 고전압 배터리 냉각수 인렛 온도센서는 보통 jwkang7.wo.to+1

• 고전압 배터리 모듈 근처 냉각수 호스
• 배터리 히터, 쿨러(Chiller) 주변
• 혹은 배터리 팩 하우징 입·출구 파이프

부근에 장착돼 있고,

• 배터리 팩으로 들어가는 냉각수의 온도를 실시간으로 측정해서
• BMU / BMS에 신호를 보내고
• 그 값을 바탕으로
  • 냉각수 펌프 속도
  • 냉각수 밸브 포지션
  • 쿨러·히터 작동 여부

를 제어합니다. Cyberswitching+2brogenevsolution.com+2

EV·PHEV용 냉각수 온도센서는 대부분 NTC 서미스터(온도에 따라 저항이 변하는 소자) 를 사용하고,
대표적인 상용 제품 스펙을 보면 25℃에서 약 2.8kΩ, 동작 온도 -40~100℃ 정도의 범위를 가집니다. amphenol-sensors.com+1

2) 왜 이렇게까지 민감하게 감시할까?

리튬이온 배터리는 온도에 매우 민감합니다.

• 너무 뜨거우면 → 수명 단축, 열폭주 위험 증가
• 너무 차가우면 → 출력 저하, 충전 불가, 수명 감소

그래서 BMS는

• 셀·모듈 온도센서
• 배터리 팩 내부 온도센서
• 냉각수 인렛/아웃렛 온도센서

를 동시에 모니터링하면서,
배터리 열관리 시스템(BTMS)을 적극적으로 제어합니다. EV Engineering Online+2ScienceDirect+2

센서 하나만 이상 값을 보내도, 배터리 보호를 위해 경고등 + 출력 제한을 걸어버리는 이유가 여기에 있습니다.

---

2. 이번 사례 – DTC P0C4212이 찍힌 상황

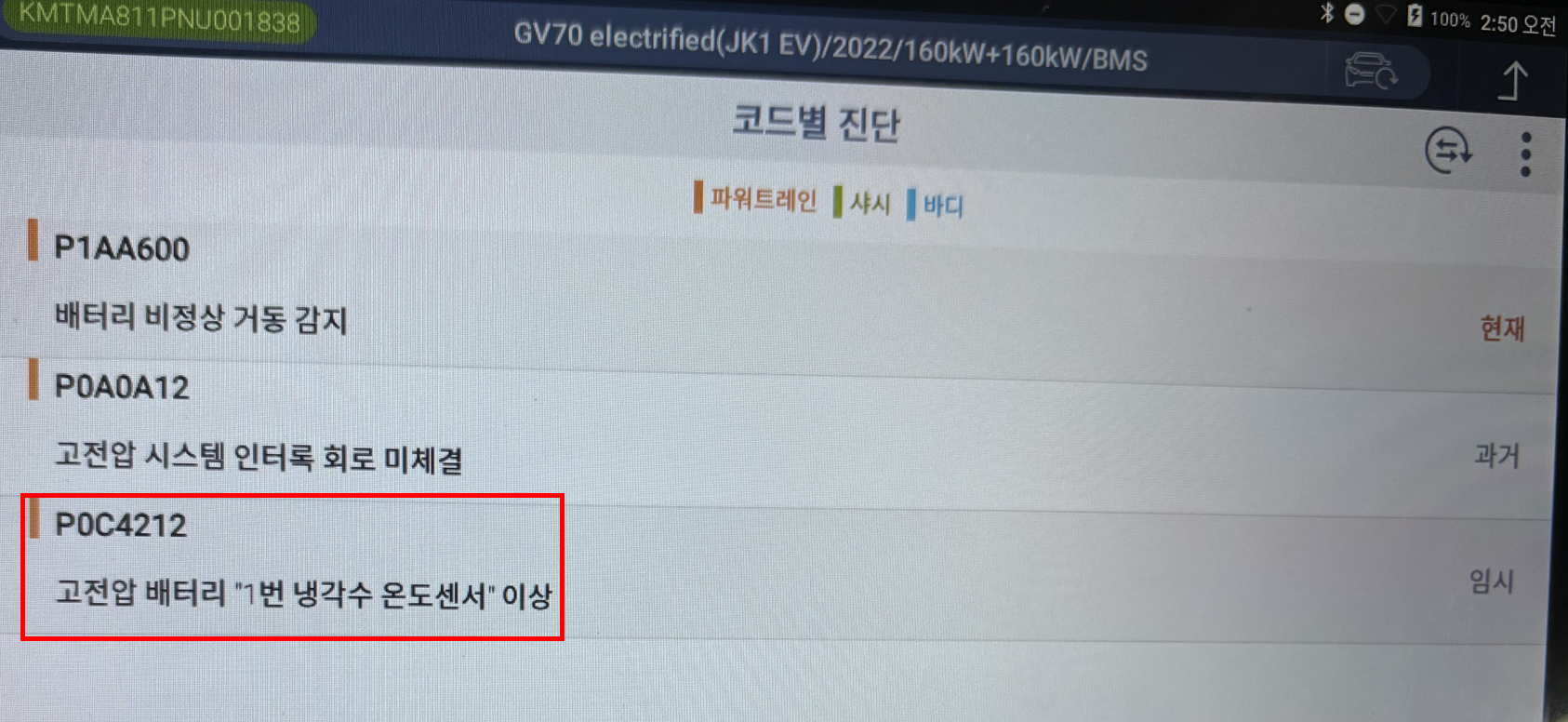

슬라이드 첫 화면처럼, 해당 차량은 계기판에 경고등이 점등되고
스캔 툴로 코드를 읽어보니:

• P1AA600 : 배터리 비정상 거동 감지
• P0A0A12 : 고전압 시스템 인터록 회로 미체결
• P0C4212 : 고전압 배터리 1번 냉각수 온도센서 이상

등이 함께 저장된 상태였습니다. (빨간 박스 안의 코드 부분)

제조사 DTC 설명서에는 P0C42 계열 코드를 대략 이렇게 정의합니다. RepairPal.com+1

• 고전압 배터리 냉각수 인렛/아웃렛 온도센서 회로 이상
• 센서가 “있을 수 없는 온도값” 을 보고하거나
• 회로가 단선/단락되어 전압이 임계범위를 벗어나면 DTC 저장

즉, 실제 냉각수 온도가 문제가 아니라
센서 쪽 신호가 현실적이지 않아서 문제가 된 경우입니다.

---

3. 점검 절차 – 서비스 매뉴얼이 요구하는 순서

두 번째 슬라이드에는 “냉각수 인렛 온도센서 점검” 절차가 정리되어 있습니다.
안전 절차부터 하나씩 짚어보면:

3-1. 고전압 안전 조치

1. 점화 스위치 OFF
2. 서비스 플러그(메인 릴레이 그룹) OFF
3. 고전압 단자 간 전압이 30V 이하로 떨어졌는지 확인
4. 보조 배터리(-) 단자 분리

→ 고전압·저전압 모두 안전 상태를 만든 뒤,
BMU/센서 커넥터 작업에 들어갑니다.

3-2. 센서 회로 저항 측정

매뉴얼의 대략적인 점검 포인트는 다음과 같습니다. 머니공작소+2jwkang7.wo.to+2

1. BMU 커넥터 분리
2. “냉각수 인렛 온도센서 신호 단자”와 “센서 접지 단자” 사이의 저항 측정
   • 이때 차량 주변 온도를 기준으로 NTC 표에 맞는 저항값이 나와야 정상
   • 예를 들어 20~25℃ 정도면 수 kΩ 수준
3. 측정값이
   • 무한대(∞)에 가깝거나, 지나치게 크면 → 센서 회로 단선/커넥터 빠짐 의심
   • 0Ω에 가깝거나 매우 낮으면 → 배선 단락/센서 내부 쇼트 의심
4. 필요 시 센서 커넥터 쪽에서도 동일하게 저항을 재서
   • 배선 쪽 문제인지, 센서 본체 문제인지 분리 진단

---

4. 실제 정비 포인트 – 엔진룸 사진으로 보는 위치

슬라이드 두 번째 장 하단의 사진들을 보면,

• 배터리/인버터 주변 배선 다발 속에
• 파란색 표시(마킹)로 냉각수 인렛 온도센서 커넥터 위치를 표시해 둔 모습입니다.

엔진룸 안에서 이 커넥터를 찾은 다음,

• 커넥터 내부 핀 부식·침수 여부
• 배선 피복 손상, 꺾임, 당겨진 흔적
• 주변 냉각수 누수 흔적

을 함께 확인해 주면 좋습니다.

배터리 냉각 라인은 진동 + 온도 변화 + 냉각수가 동시에 작용하는 환경이라,

• 커넥터 내부에 냉각수가 미세하게 유입되어
  • 핀 부식 → 저항값 이상으로 이어지거나
• 호스·브래킷 교체 과정에서
  • 배선이 당겨져 접촉 불량이 되는 경우도 실제로 꽤 있습니다.





---

5. 가능한 원인과 조치 방향 정리

P0C4212, “1번 냉각수 온도센서 이상”에서 의심해야 하는 항목을 정리하면:

1. 냉각수 온도센서 자체 불량
   • NTC 소자 열화, 내부 단선/쇼트
   • 제조사 스펙과 맞지 않는 저항값 측정 시 센서 교체
2. 배선/커넥터 문제
   • 센서–BMU 간 하네스 단선, 쇼트
   • 커넥터 핀 휘어짐, 부식, 잠김 불량
   • 배선 수리 또는 하네스 교환
3. BMU 내부 회로 이상 (희박하지만 가능) RepairPal.com+1
   • 센서·배선 모두 정상인데도 코드가 재발할 경우
   • BMU 교체까지 고려

실제 현장 사례에서는,

• 대부분 센서나 배선/커넥터 문제에서 해결되고
• BMU 본체 불량까지 가는 경우는 상대적으로 적은 편입니다.

---

6. 이런 증상이 보이면 운전자는 어떻게 느낄까?

차주 입장에서는 구체적인 DTC까지는 보이지 않지만, 보통 이런 증상으로 나타납니다.

• 계기판에 “고전압 배터리 냉각 시스템 점검 필요” 등 경고 메시지
• 날씨가 그렇게 춥지 않은데
  • “배터리가 너무 차가워서 충전/시동 제한” 류 메시지가 뜨기도 함 RepairPal.com+1
• 충전 도중 갑자기 충전 전류가 크게 줄어들거나,
• 고속 주행 시 출력이 제한되는 느낌

이런 증상이 반복되면 단순 소프트웨어 오류로 넘기지 말고,
고전압 냉각 관련 DTC가 있는지 서비스센터에서 확인하는 것이 좋습니다.

---

7. 정비사 입장에서의 체크리스트

비슷한 DTC를 만났을 때, 아래 순서로 접근하면 진단 시간을 줄일 수 있습니다.

1. DTC Freeze Frame 확인
   • 코드가 설정될 당시의 냉각수 온도, 배터리 온도, 주행 조건 확인
   • 실제 환경과 논리적으로 맞는지 비교
2. 센서데이터 라이브 모니터링
   • 냉각수 인렛/아웃렛 온도값이
   • 다른 온도센서(배터리 모듈 온도 등)와 비교해 말이 되는지 확인
3. 고전압 안전 절차 후, 센서 회로 저항 측정
   • BMU 커넥터 기준으로 정상 저항 범위인지 확인
   • 필요 시 센서 단품 분리 후 직접 측정
4. 커넥터·배선 육안점검
   • 냉각수 누수 흔적, 부식, 핀 손상
   • 과거 수리 이력(호스·펌프 교체 등)과 연관 여부
5. 수리 후 검증
   • 냉각수 시스템 에어빼기 완료
   • 시운전/충·방전 테스트 동안 온도센서 값과 냉각 시스템 동작 확인
   • DTC 재발 여부 재확인

---

8. 마무리 – “배터리 냉각수 온도센서”도 결국 배터리 보호 장치

이번 고장사례 #5 – 고전압 배터리 1번 냉각수 온도센서 이상(P0C4212) 를 정리해 보면,

• 센서가 측정한 냉각수 온도 신호가 현실적인 범위를 벗어나자
• BMU가 배터리 보호를 위해 DTC를 저장하고 출력 제어를 건 사례입니다. 머니공작소+2RepairPal.com+2

앞에서 다룬

• 모듈 온도센서 이상(#2)
• CMU 고장(#3)
• 특정 셀 0V(#4)

가 배터리 팩 내부 이슈였다면,
이번 사례는 배터리 외부 냉각 회로의 “눈(센서)”에 문제가 생긴 경우라고 볼 수 있습니다.
