⚡️전기차 고전압 배터리 고장사례 #8 : 센서 회로 단선·단락 점검, 이렇게 보면 훨씬 쉽다

앞 글들에서는

• 온도센서 이상,
• CMU 고장,
• 셀 전압 0V,
• 냉각수 온도·수위 이상

같은 **“증상 중심 사례”**를 다뤘다면,
이번 글은 실무에서 계속 쓰게 되는 기본기 – 회로 단선/단락 점검 방법을 한 번 정리해 보려고 합니다.

특히 전기차에서는

• 고전압 계통 센서
• 냉각수 온도/수위 센서
• 압력 센서, 유량 센서

등 거의 모든 신호가 배선 두세 가닥으로 ECU까지 연결되어 있기 때문에,
센서 자체보다 배선·커넥터 문제로 들어오는 고장이 꽤 많습니다.

그래서 **“센서 이상인지, 회로(배선) 이상인지”**를 빠르게 분리해내는 게
정비 시간을 줄이고, 쓸데없이 부품만 갈아보는 일을 줄이는 핵심입니다.

---

1. 단선/단락이란? 한 줄 정의부터

1) 단선(Open circuit)

• 말 그대로 선이 끊어진 상태
• ECU에서 전압을 보내도 센서까지 전류가 흐르지 못함
• 스캔 데이터로는
  • 비현실적 수치(예: -50℃, 0V, 5V 고정),
  • 또는 센서 회로 오픈 관련 DTC로 나타나는 경우가 많습니다.



2) 단락(Short circuit)

• 전선이 원래 연결되면 안 되는 곳과 붙어 버린 상태
  • 신호선 ↔ GND (접지 단락)
  • 신호선 ↔ B+ (전원 단락)
  • 신호선 ↔ 다른 신호선
• 이 경우 스캔 데이터에서
  • 항상 0 근처나
  • 항상 최대값 근처로 고정되거나
  • ECU가 단락 DTC를 기록합니다.

단선이든 단락이든, 결국 회로의 저항·전압 상태를 멀티미터로 확인해서 찾게 됩니다.



---

2. 점검 들어가기 전 필수 안전 절차 (EV 기준)

전기차 센서 회로 점검이라고 해도,
배터리·인버터 주변 배선은 고전압 부품과 물리적으로 가깝게 붙어 있는 경우가 많습니다.

그래서 아래 절차는 기본으로 깔고 가야 합니다.

1. 시동 OFF / READY 해제
2. 서비스 플러그(메인 릴레이) OFF
3. 고전압 단자 간 전압이 30V 이하로 떨어졌는지 확인
4. 12V 보조 배터리(-) 단자 분리
5. 관련 회로가 고전압 파트와 맞닿아 있는 경우,
   • 제조사에서 지정한 추가 안전장비(PPE, 절연 장갑, 보호구) 착용

이후에야 ECU 커넥터 분리, 센서 커넥터 분리, 배선 단선/단락 점검을 진행합니다.

---

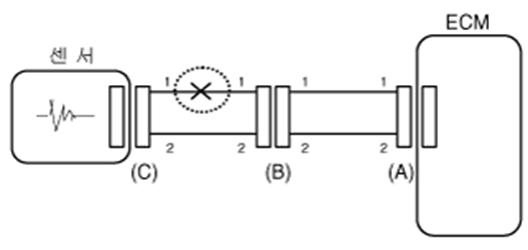

3. 단선 회로 점검 – “길이 끊겼는지” 보는 방법



3-1. 기본 구조 이해

예시: 3선식 센서 회로 (5V 공급 / 신호 / 접지)

• (A) : ECU 쪽 커넥터 단자
• (B) : 배선 중간
• (C) : 센서 쪽 커넥터 단자

3-2. 점검 순서

1. 센서와 ECU 커넥터를 모두 분리
   • 센서 회로에 ECU 내부 회로나 센서 저항이 섞이지 않게 하기 위함

1. ECU 단자(A) ↔ 센서 단자(C) 사이 저항 측정
   • 멀티미터를 저항(Ω) 모드로 놓고
   • 양쪽 단자 사이를 찍어서
     • 거의 0Ω에 가까우면 → 정상
     • 무한대(∞) 또는 매우 큰 값 → 단선 가능성

1. 중간 분기점(B)을 활용한 분할 점검
   • A ↔ B 간 저항 측정
   • B ↔ C 간 저항 측정
   예를 들어,
   • A–B는 0Ω 근처, B–C는 ∞라면
     → B–C 구간에 단선이 있다고 볼 수 있습니다.
2. 만약 단선이 의심되면, 그림처럼 **중간 지점(B)**을 활용해
   어디까지 살아 있는지 나눠서 확인합니다.

이 방식은 **하네스 길이가 긴 센서(배터리, 냉각라인, 차체 하부 배선 등)**에서
어디 구간을 집중 분해해야 할지 결정할 때 아주 유용합니다.

---

4. 단락 회로 점검 – “붙으면 안 되는 곳과 붙었는지” 보는 방법

1. 신호선 ↔ 접지(GND) 단락
2. 신호선 ↔ 전원(B+) 단락
3. 신호선 ↔ 다른 신호선 단락

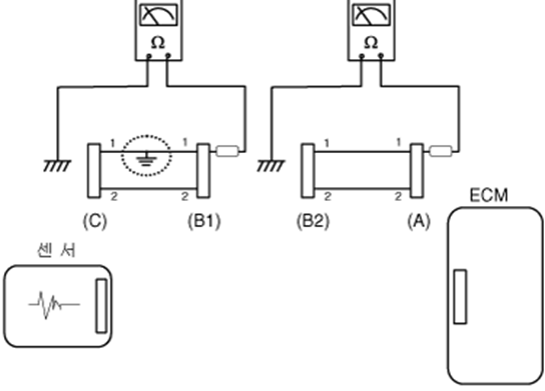

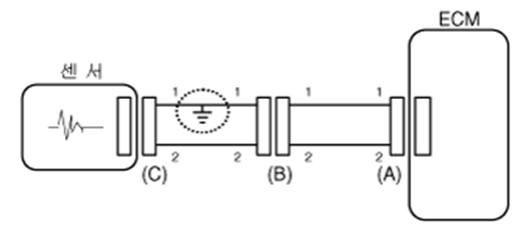

4-1. 신호선 ↔ GND 단락



1. ECU·센서 커넥터 분리
2. 신호 단자 ↔ 차체 접지 사이 저항 측정
3. 결과 해석
   • 수백 kΩ 이상, 혹은 무한대에 가까우면 → 정상
   • 수Ω ~ 수십Ω 수준으로 너무 낮으면 → 접지 쇼트 가능성

4-2. 신호선 ↔ 전원 단락

이 경우는 보통 ECU 쪽에서 5V/12V 전원 공급을 하기 때문에,
점검 전에 반드시 서비스 매뉴얼 절차에 맞춰 ECU 단자 상태를 확인합니다.

방법은 비슷하게,

• 신호 단자 ↔ 전원 단자(5V, 12V) 사이 저항을 측정해서
• 비정상적으로 낮은 저항이 나오는지 확인합니다.

4-3. 신호선 ↔ 다른 신호선 단락

센서가 여러 개 묶인 하네스에서는
서로 다른 센서 신호선끼리 붙어버리는 경우도 있습니다.

• 예: 온도센서와 압력센서 신호선이 동시에 움직인다거나,
• 특정 센서를 건드리면 다른 센서 값도 같이 튄다거나 하는 경우.

이때는

• 의심되는 두 신호선 단자 사이 저항을 측정해서
  • 거의 0Ω에 가깝다면 상호 단락으로 볼 수 있습니다.

---

5. “센서가 고장인가, 배선이 문제인가?” 구분 팁

실무에서 가장 많이 하는 고민이 바로 이거죠.

센서 갈아보자니 비싸고,
배선 뜯어보자니 작업이 너무 크고…

아래 패턴을 기억해 두면 판단이 조금 쉬워집니다.

1. 센서 교체 후에도 똑같은 코드/증상 재발
   • → 배선 또는 ECU 쪽 문제 가능성↑
2. 센서 커넥터만 살짝 건드려도 값이 튄다
   • → 커넥터 접촉불량 또는 단선 초기(실선만 겨우 붙어 있는 상태)
3. 스캔 데이터가 “딱 한 값”에 고정
   • 예: 항상 -40℃, 항상 5V, 항상 0V 등
   • → ECU가 오픈/단락을 감지해 기본값을 띄우는 경우가 많음
   • 이때는 센서 자체보다 회로 쪽 점검을 먼저
4. 같은 하네스 안 여러 센서가 동시에 이상
   • → 공통 접지선/공통 전원선, 혹은 중간 커넥터 손상 의심

---

6. 전기차 센서 회로 점검 시 추가로 유의할 점

1. 고전압 부품 바로 옆 배선은 항상 안전 최우선
   • 모듈·팩 상단 하네스를 점검할 때는
     • 서비스 플러그 OFF
     • 잔류 전압 확인
     • 보호구 착용
   • “어차피 저전압 센서선이니까 괜찮겠지”라는 생각은 금물입니다.
2. 절연저항과 단선/단락 점검을 같이 보자
   • 누수나 수분 유입이 있는 경우
     • “절연저항 저하 + 단락/누설”이 동시에 나타날 수 있음
   • 앞선 #7 냉각수 수위 초과 사례처럼
     • 절연검사 결과와 회로 점검 결과를 같이 해석하는 게 중요합니다.
3. 매뉴얼의 단자 번호·배선도는 항상 옆에 펴놓고
   • “A–B–C” 지점이 실제 차량에서 어느 커넥터, 몇 번 단자인지
   • 혼동하면 엉뚱한 회로를 하루 종일 재고 있을 수 있습니다.

---

7. 마무리 – 회로 점검은 “지도 보고 길 찾기”다

이번 글을 한 줄로 정리하면:

단선 점검은 “길이 끊겼는지”, 단락 점검은 “붙으면 안 되는 곳과 붙었는지” 확인하는 작업이고,
이를 위해 ECU·센서 커넥터를 분리한 뒤 멀티미터로 저항을 재며 구간을 쪼개서 좁혀가는 과정이다.
