이번 글에서는 전기차에서 발생할 수 있는 주요 고장 중 하나인 고전압 부품 절연파괴 사례와 그 진단 과정에 대해 자세히 알아보겠습니다. 고전압 시스템의 절연파괴는 안전과 직결되는 중요한 문제이며, 정밀한 진단이 필수적입니다.
1. 고장 코드 및 증상 확인
진단 장비를 통해 차량의 시스템을 확인했을 때, **BMS (Battery Management System)**에서 다음과 같은 고장 코드가 확인되었습니다.
- P0AA600 (과거): 고전압 부품 절연파괴
- P0A7E00 (과거): 고전압 배터리 과열
이러한 코드는 고전압 시스템 내부에 절연 저항 문제가 발생했음을 시사합니다.
2. 서비스 데이터 분석 (절연 저항 값)
고장 코드를 확인한 후, 진단 장비의 서비스 데이터를 통해 현재의 절연 저항 값을 측정하여 실제 절연 상태를 파악합니다.

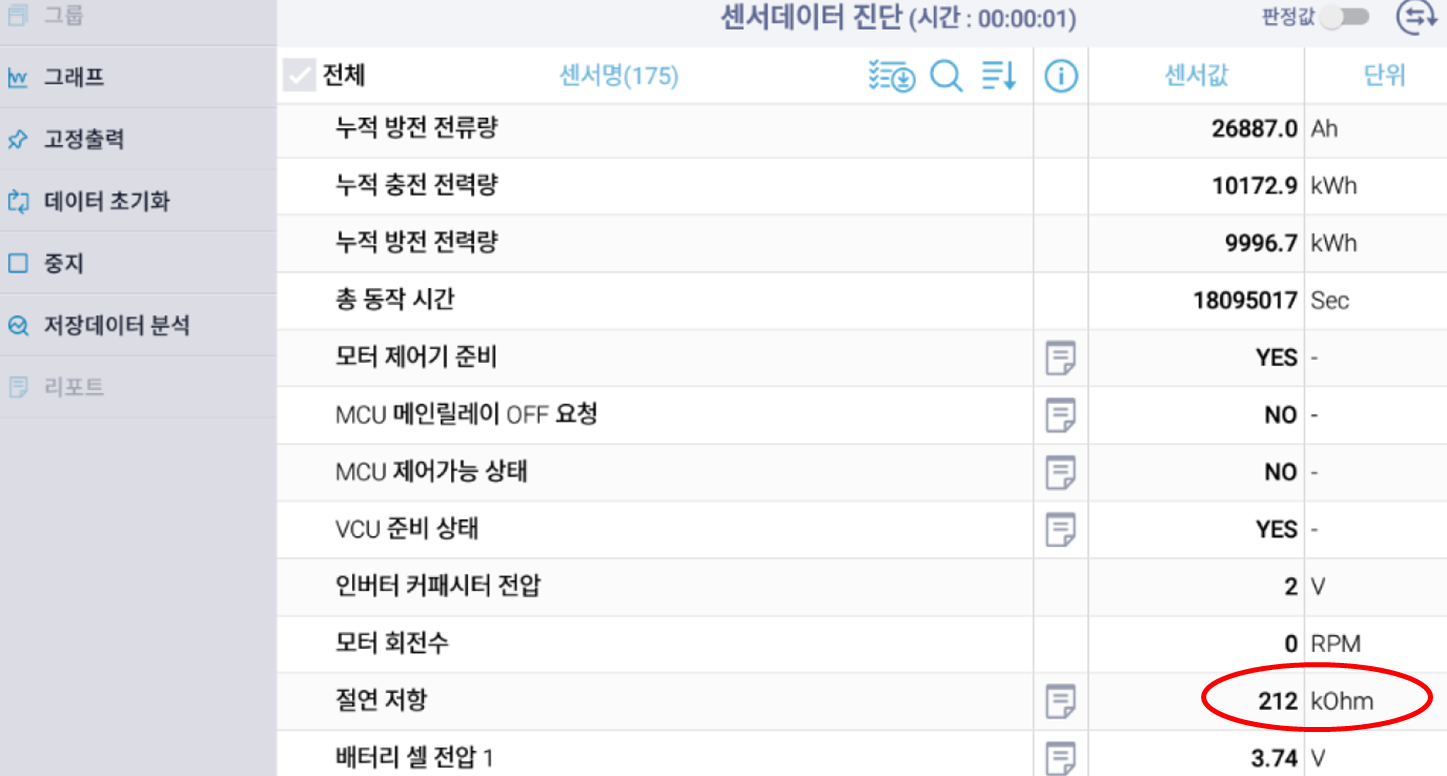

- 확인된 절연 저항 값: 212 kOhm
💡 참고: 통상적으로 전기차 고전압 시스템의 절연 저항은 최소1M Ohm 이상이어야 정상으로 간주됩니다. 진단 결과인 212 kOhm은 기준치에 한참 미달하는 수치로, 절연파괴가 발생했음을 명확히 보여줍니다.
3. 고전압 부품 외관 및 절연 점검
절연파괴의 원인을 찾기 위해 고전압 시스템 부품에 대한 육안 검사 및 추가적인 절연 저항 측정을 진행합니다.
3.1. 안전 플러그 절연 점검

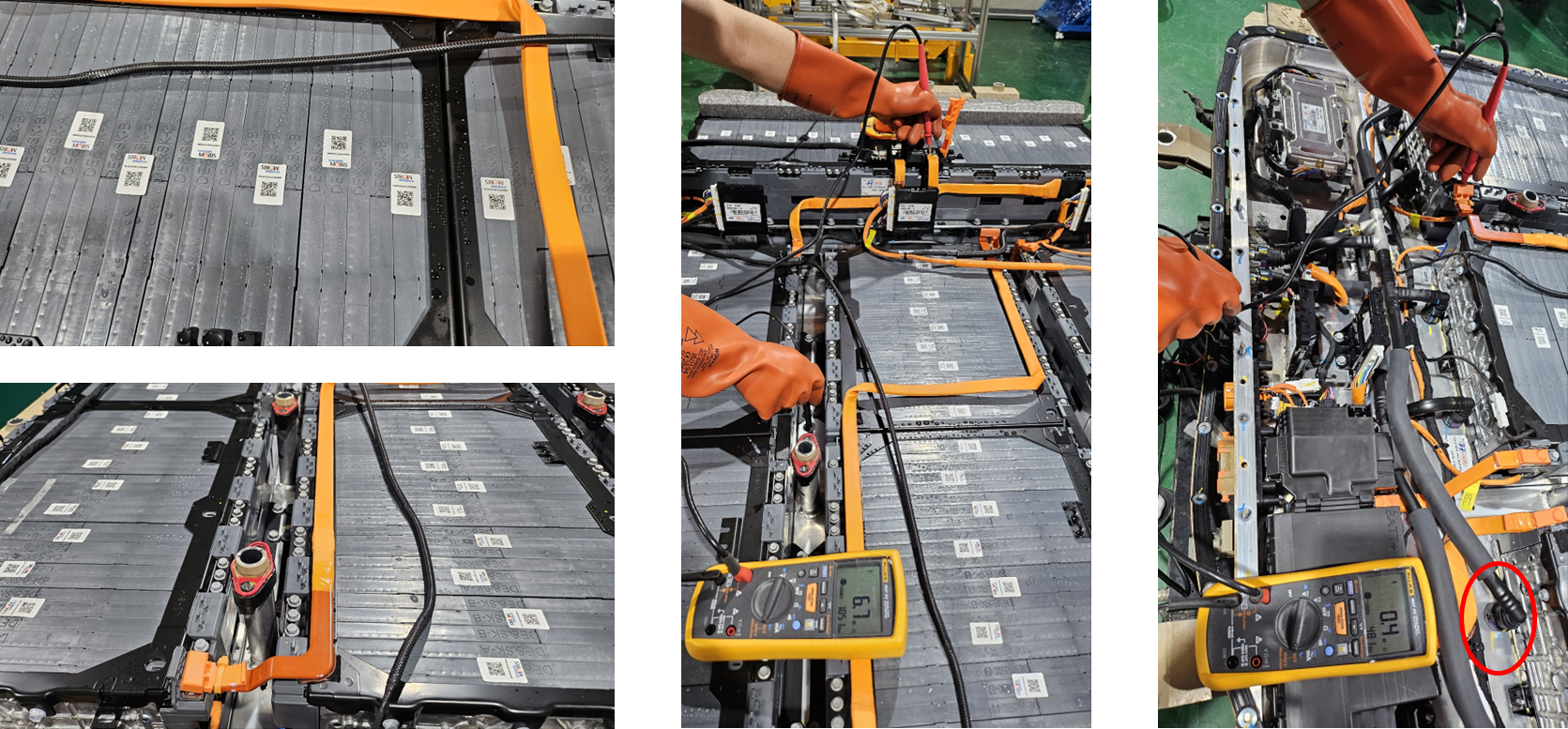

- 리어 시트 탈거 후 안전 플러그 (Service Plug) 부분을 측정합니다.
3.2. BPA 외관 검사
- BPA (Battery Power Assembly) 커넥터 주변에 **크랙(Crack)**이나 손상 여부를 육안으로 확인합니다.
3.3. 배터리팩 탈착 및 커버 오픈
- 배터리팩을 탈거하고 커버를 열어 내부를 검사합니다.
- 외관 검사: 수분 침투 흔적 등 이상 여부를 확인합니다.

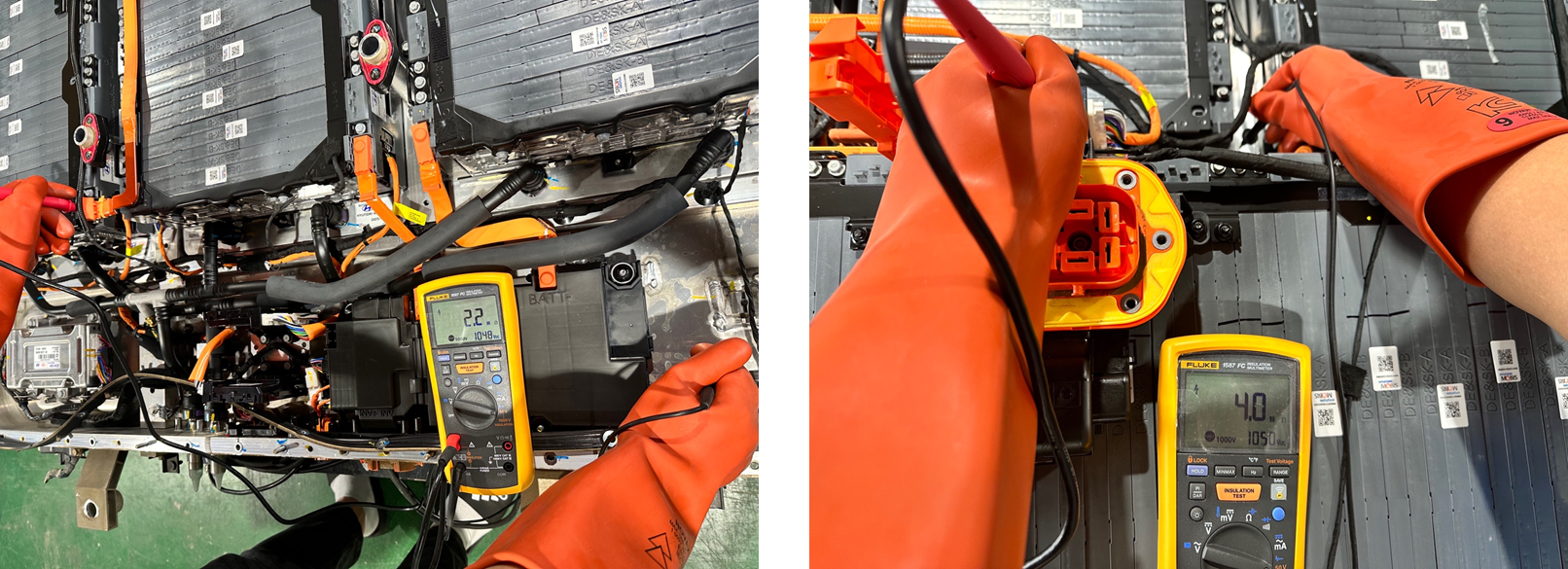

- 절연 저항 측정: 다시 한번 절연 저항을 측정하여 1M Ohm 이하일 경우 절연파괴로 진단합니다.
4. 조치 사항 및 최종 확인
배터리팩 내부 외관 검사 결과, 수분 침투의 흔적이 확인되어 이것이 절연파괴의 주 원인으로 판단되었습니다.
- 조치 내용:
- 수분 제거 작업 실시.
- 자연 건조를 통해 내부 습기를 완전히 제거.
- 수분 제거 및 건조 후, 절연 저항을 재측정하여 정상 수치 회복 여부를 확인합니다.
- 최종 확인:
- 재측정 결과, 절연 저항 값이 1M Ohm 이상으로 회복된 것을 확인하였습니다.
이 사례를 통해 고전압 시스템의 절연파괴가 수분 침투와 같은 외부 요인에 의해 발생할 수 있으며, 정확한 진단과 조치를 통해 문제를 해결할 수 있음을 알 수 있습니다. 전기차 정비 시에는 고전압 안전 수칙 준수가 가장 중요합니다.
