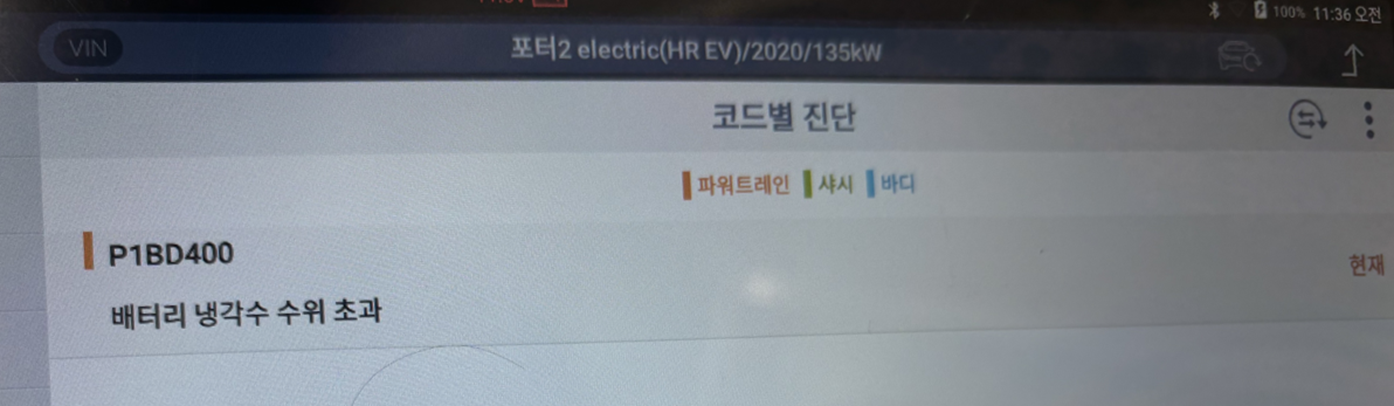

⚡️전기차 고전압 배터리 고장사례 #7 : 배터리 냉각수 수위 초과(P1BD400)

이번 사례는 고전압 배터리 쪽 냉각수 수위 센서가 비정상 상태를 감지해서 뜨는 코드,
DTC P1BD400 “배터리 냉각수 수위 초과” 관련 내용입니다.

슬라이드 내용을 정리하면,

• 코드 : P1BD400
• 증상 : 배터리 냉각 계통 경고, 충·방전 제한 가능
• 원인 :
  1. 배터리팩 내부 냉각수 유출
  2. 케이스/커넥터 손상으로 외부 수분 유입
  3. 센서 커넥터·배선 단선/단락(센서 회로 이상)

을 중심으로 진단이 이뤄진 사례입니다.

---

1. EV 배터리 냉각수 수위 감지 방식 간단 정리

대부분의 전기차는 배터리 전용 냉각 회로를 가지고 있고,
이 안에는 다음과 같은 센서들이 있습니다.

• 배터리 냉각수 온도센서
• 냉각수 수위 센서(리저버 탱크 플로트/리드 스위치)
• 일부 차량은 배터리팩 내부 누액 감지 센서(도전성 검사) 도 사용

수위 센서는 보통

• 리저버 탱크 안의 부력 플로트 + 자석 + 리드 스위치 구조로 되어 있고,
• 냉각수 레벨이 임계값을 넘으면 스위치 ON/OFF 상태가 바뀌며
• BMS/파워트레인 제어기가 충전 차단, 출력 제한, 경고등 점등을 결정합니다.

또한 제조사에 따라,

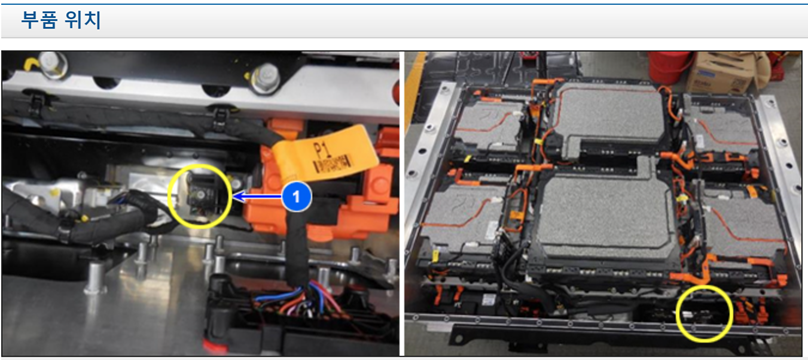

• 배터리팩 바닥에 도전성 센서를 넣어서,
• 팩 내부에 냉각수나 수분이 고이면 누액/수위 초과 코드를 띄우는 방식도 사용합니다.

이번 P1BD400 역시 이런 냉각수 수위/누액 감지 로직이 작동한 사례로 볼 수 있습니다.

---

2. DTC P1BD400 – “배터리 냉각수 수위 초과” 의미

슬라이드 상 정의는 다음과 같습니다.

DTC : P1BD400 – 배터리 냉각수 수위 초과

여기서 “수위 초과”라는 말 때문에
“냉각수가 많은 게 왜 문제지?” 라고 헷갈릴 수 있는데요.

실제 의미는 보통 다음 둘 중 하나입니다.

1. 배터리팩 내부(원래 물이 있으면 안 되는 구역)에 냉각수가 고였다
   • 팩 내부 냉각 플레이트·파이프에서 누설
   • 또는 케이스 파손/패킹 불량으로 빗물·세차수 유입
2. 냉각수 수위 센서 회로가 비정상 상태
   • 센서 내부 쇼트/단선
   • 커넥터·배선 단락/오픈 등

따라서 이 코드는 단순 “리저버에서 약간 넘친다” 수준이 아니라,
배터리 고전압계통에 물이 있을 수 있다는 경고로 보는 게 맞습니다.



---

3. Case #1 – 배터리팩 내부 냉각수 유출

배터리팩 내부 냉각수 유출
→ 절연 검사 시행
→ 배터리 모듈 및 하네스 분리 후, 절연세정제로 세척/건조

3-1. 진단 포인트

1. 고전압 차단 후 팩 외관 점검
   • 팩 표면·배선에 냉각수 얼룩, 녹색/핑크색 자국, 백색 결정(건조된 냉각수) 확인 YouTube+1
2. 팩 내부 분해 후 육안 검사
   • 냉각 플레이트·파이프·조인트 주변에 젖은 부위, 부식, 얼룩 확인
3. 절연저항 측정(팩–차체 간)
   • 제조사 기준(예: 수백 kΩ~수 MΩ) 보다 낮으면 냉각수/수분 유입 가능성↑

3-2. 조치

• 누수 지점을 수리하거나 냉각 모듈 교환
• 모듈·하네스 분리 후 절연세정제(탈수 성능 있는 세척제) 로 충분히 세척
• 완전 건조(온풍/자연건조) 후 다시 절연저항 측정
• 냉각수 재충전·에어빼기 후 재점검

---

4. Case #2 – 케이스/커넥터 손상으로 인한 수분 침투

배터리 케이스 및 커넥터 손상으로 인한 수분 침투
→ 절연검사 시행
→ 모듈·하네스 분리, 세척/건조

4-1. 전형적인 상황

• 하부 충격, 사고 수리, 과거 하체 작업 후
  • 케이스가 찌그러졌거나
  • 커넥터/고무 패킹이 손상되어
  • 빗물이나 도로수, 세차수가 들어간 경우

4-2. 체크 포인트

• 케이스 용접부/조인트, 서비스 플러그 주변, 벤트 홀
• 하부 커넥터(특히 냉각수 라인 인근)
• 내부 커넥터 핀 부식·녹 발생 여부

조치는 Case #1과 비슷하지만,
메커니컬 부분(케이스, 패킹, 커넥터 하우징) 복원까지 꼭 해줘야
재발을 막을 수 있습니다.

---

5. Case #3 – 센서 커넥터 및 배선 단락/단선

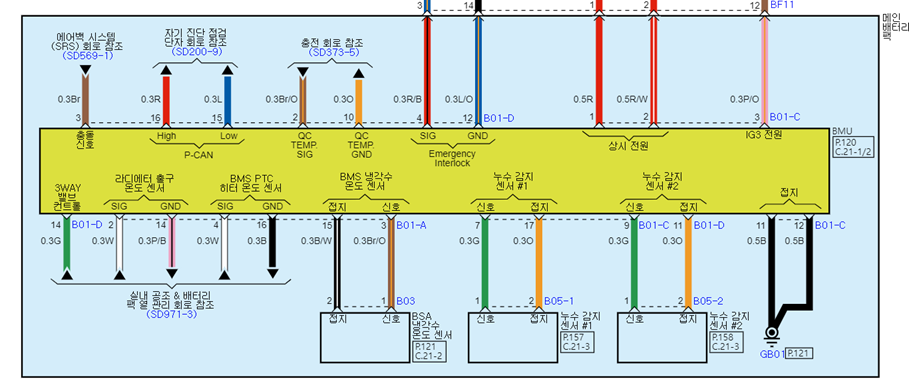

5-1. 회로 구조

대부분의 냉각수 수위 센서는

• 3선식 : 5V 공급 / 신호 / 접지 또는
• 2선식 : 단순 ON/OFF 스위치 구조

로 되어 있고, ECM/BMS가 센서 회로 전압을 감시합니다. Scribd+1

5-2. 전기적 점검 순서(슬라이드 108–109 요약)

1. 단선 회로 점검
   • 센서 커넥터 분리
   • ECM 쪽 커넥터 분리
   • 양 끝단 사이 저항 측정
     • 규정값(거의 0Ω)에 가까우면 단선 없음
     • 무한대(∞)면 배선 단선 가능성
2. 단락 회로(쇼트) 점검
   • 센서 신호선과 차체 접지 사이 저항 측정
   • 저항이 매우 낮으면 → 접지 쇼트
   • 다른 회로와의 단락 여부도 필요 시 점검
3. 센서 자체 점검
   • 센서를 분리한 상태에서 ON·OFF 조건(부력 플로트 위치)에 따라
   • 저항/도통 상태가 정상적으로 변하는지 확인

이런 기본 회로 점검으로 센서/배선 문제인지, 실제로 수분이 있는지를 구분할 수 있습니다.

---

6. 정비사용 체크리스트

P1BD400 같은 배터리 냉각수 수위/누액 관련 코드를 만나면, 아래 순서로 접근하면 좋습니다.

1. 다른 관련 DTC 동시 발생 여부 확인
   • 절연저항 관련 코드, 냉각수 펌프/온도센서 코드 등
2. 리저버·호스·배터리팩 외관 점검
   • 냉각수량 부족/과다, 누수·백색 자국, 하부 케이스 손상 여부
3. 배터리팩 내부 누액 여부 확인(필요 시 분해)
   • 누수 흔적 + 절연저항 측정으로 내부 수분 존재 여부 판단

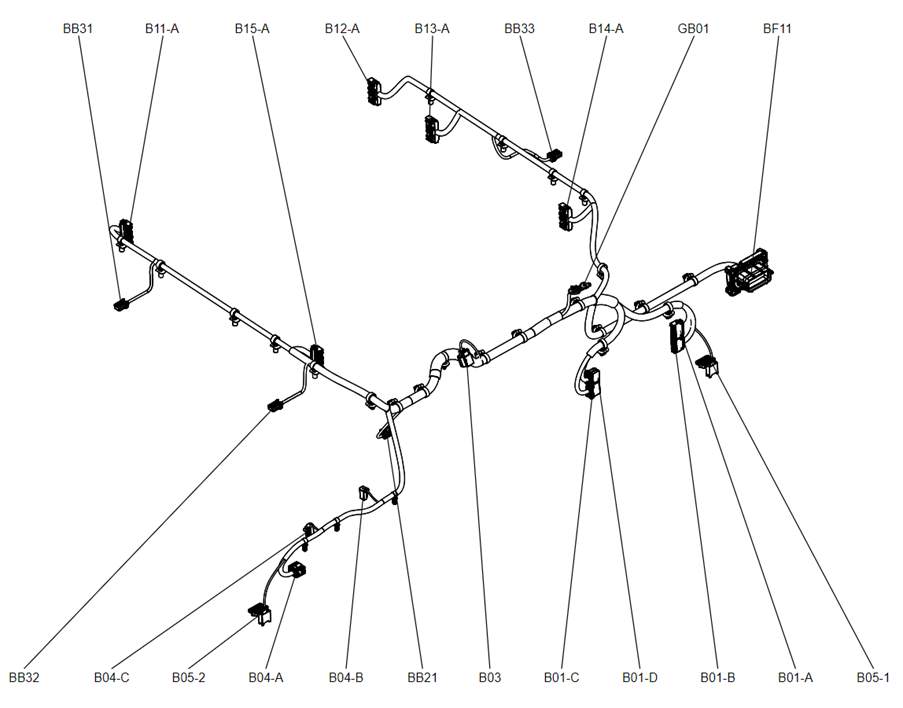

4. 센서·배선 회로 점검
   • 커넥터 핀 부식, 잠김 불량, 배선 피복 손상
   • 매뉴얼의 단선/단락 회로 점검 절차 그대로 수행
5. 수리 후 검증
   • 절연저항 기준치 이상 확보
   • 냉각수 재충전·에어빼기
   • 시운전 및 냉각 시스템 작동 확인
   • DTC 재발 여부 재확인

---

7. 마무리 – “수위 초과”는 곧 “물이 있을 곳에 물이 있다”는 신호

정리해 보면, 고장사례 #7 – 배터리 냉각수 수위 초과(P1BD400) 는

• 단순히 탱크 수위가 조금 높은 정도가 아니라
• 배터리팩 주변에 냉각수/수분이 존재한다는 것을 센서가 감지했거나,
  센서 회로가 비정상 상태일 때 뜨는 경고이고,
• 실제 현장에서는
  1. 배터리팩 내부 냉각수 유출
  2. 케이스/커넥터 손상에 따른 외부 수분 침투
  3. 냉각수 수위 센서 회로 이상
     세 가지 케이스로 나눠 점검이 이루어졌습니다.
