⚡️ 전기차 고장 사례 및 진단: #2 전기차 고전압 배터리 온도센서 이상, 실제 고장 사례로 정리해보기

전기차를 진단하다 보면 생각보다 자주 마주치는 고장이 고전압 배터리 온도센서 이상입니다.
특히 모듈 온도가 비정상적인 값(예: -50℃) 으로 표시되면서 경고등이 들어오면 정비사 입장에서도 순간 “어디부터 봐야 하지?” 싶죠.

이번 글에서는 실제로 겪었던

고장사례 #2 – 배터리 온도 센서 이상

사례를 중심으로,

• 어떤 증상으로 들어왔는지
• 스캔 데이터에서 무엇을 확인했는지
• 온도센서 특성표는 어떻게 활용하는지
• 최종 원인과 조치사항은 무엇이었는지

를 차근차근 정리해 보겠습니다.

---

1. 고전압 배터리 온도센서가 하는 일

전기차 고전압 배터리에는 여러 개의 **온도센서(NTC 서미스터)**가 들어 있습니다.

• 각 모듈 혹은 셀 그룹에 온도센서가 붙어 있고
• 이 값은 BMS(배터리 관리 시스템)와 CMU(Cell Monitoring Unit)에 전달되어
  • 충·방전 전류 제한
  • 냉각 팬 / 냉각수 펌프 제어
  • 과열 시 출력 제한 및 경고등 점등

등에 사용됩니다.

즉, 온도센서 값이 이상하면 BMS는 바로 “배터리 보호 모드”로 들어가게 되고, 심한 경우 주행 제한까지 걸릴 수 있습니다.

---

2. 이번 고장 사례 – 서비스 데이터에서 보인 -50℃

고객 차량은 “경고등이 간헐적으로 들어오고, 배터리 관련 경고 문구가 뜬다”는 증상으로 입고되었습니다.
스캔 툴로 BMS 관련 고장코드를 확인하니:

• 고장코드 : 고전압 온도센서 이상

이라는 코드가 저장되어 있었습니다.

센서데이터 메뉴로 들어가 모듈별 온도를 확인해 보니,

• 특정 모듈 온도 값이 -50℃
• 같은 줄 아래로 이어지는 몇 개의 항목도 줄줄이 -50℃ 로 표시

되고 있었습니다. (서비스 데이터 사진을 보면 빨간 동그라미로 표시된 부분이 바로 이 값입니다.)

일반적인 주행 환경에서 배터리 모듈이 -50℃까지 내려갈 일은 사실상 없기 때문에,
여기서 이미 “센서 회로 이상(단선, 커넥터 접촉 불량 등)” 을 의심할 수 있습니다.

---

3. 온도센서 특성표로 보는 정상이랑 비정상

PPT 두 번째 슬라이드에는 온도센서의 저항–온도 특성표가 함께 정리되어 있었습니다. (NTC 서미스터 데이터)

온도 (℃)저항값 (kΩ)편차(%)

-40	214.8	-0.7 ~ 0.7
-30	122	-0.7 ~ 0.7
-20	72.04	-0.6 ~ 0.6
-10	44.09	-0.6 ~ 0.6
0	27.86	-0.5 ~ 0.5
10	18.13	-0.4 ~ 0.4
20	12.12	-0.4 ~ 0.4
30	8.3	-0.4 ~ 0.4
40	5.81	-0.5 ~ 0.5
50	4.14	-0.6 ~ 0.6
60	3.01	-0.8 ~ 0.8
70	2.23	-0.9 ~ 0.9

이 표를 활용하면 현장에서 다음과 같은 식으로 판단할 수 있습니다.

1. 차를 안전 상태로 만들고, 고전압 차단 후
2. 해당 온도센서를 분리해 저항값을 멀티미터로 측정
3. 주변 온도(예: 실내 20℃ 전후) 기준으로
   • 표에 있는 값(20℃ ≒ 12.12kΩ)과
   • 실제 측정값이 큰 차이가 나는지 비교

만약 값이 무한대(∞)에 가깝거나, 표와 전혀 다른 영역에 있다면
→ 센서 단선, 커넥터 접촉 불량, 하네스 문제 가능성이 높습니다.

실제 BMS가 -50℃처럼 비현실적인 값으로 표시하는 경우,
내부적으로는 “센서 회로가 끊어진(open) 상태”일 때 사용하는 기본값(fail-safe value) 인 경우가 많습니다.

---

4. 최종 원인 – 센서가 아니라 커넥터 접촉 불량

추가 점검 과정에서 확인된 내용은 다음과 같습니다.

• 배터리 모듈 상단, 온도센서 커넥터 부위를 건드리면
  • 센서데이터에서 온도 값이 정상/비정상을 반복하며 튀는 현상 발생
• 센서 자체보다 배선·커넥터 쪽 문제가 더 유력

결론적으로 이번 사례의 발생원인은,

온도센서 커넥터 접촉 불량으로 인한 간헐적 오류 발생

이었습니다.

그래서 실제 조치사항은

온도센서–CMU 입력 사이의 와이어링 하네스 교환

으로 마무리했습니다.
수리 후에는 모듈 온도 값이 정상 범위로 돌아왔고, 주행 중에도 고장코드가 재발하지 않았습니다.

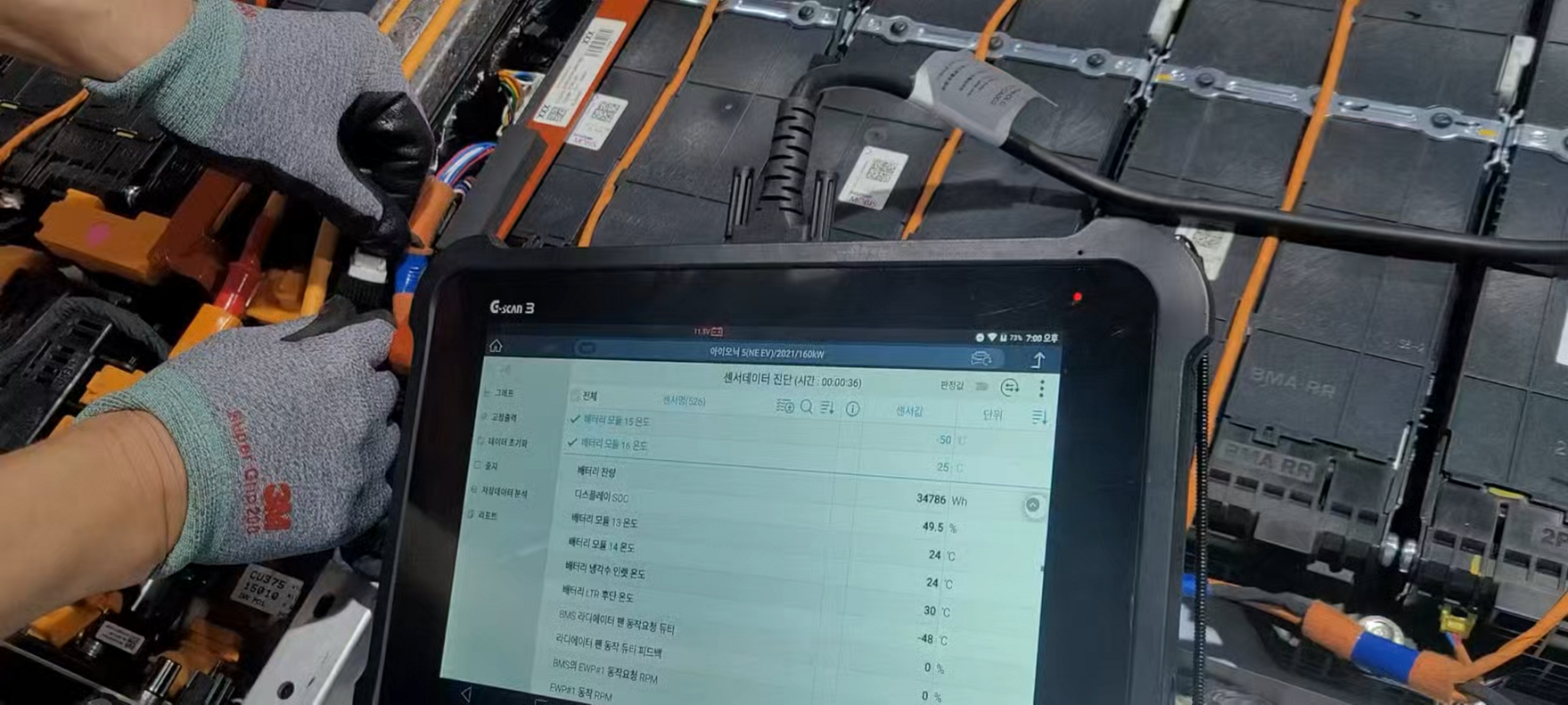

마지막 슬라이드 사진이 바로,
배터리 팩을 열어 하네스를 교체하고 스캔 툴로 센서데이터를 모니터링하는 장면입니다.

---

5. 현장에서 이런 증상이 보인다면?

정비사 입장에서 비슷한 상황을 만났을 때 체크해 볼 포인트를 정리해 보겠습니다.

1. 고장코드 확인
   • 단순 “배터리 온도 높음”이 아니라
   • “고전압 온도센서 회로 이상”, “센서 신호 범위/성능 문제” 등의 코드인지 확인
2. 센서데이터 패턴 보기
   • 한두 개 모듈만 -50℃, -40℃ 처럼 비정상적인 동일 값으로 표시되는지
   • 주행/진동에 따라 값이 튀는지
3. 온도센서 특성표와 저항값 비교
   • 제조사 매뉴얼에 있는 NTC 표와
   • 실제 측정값을 비교해 센서 자체 상태 판단
4. 하네스·커넥터 점검
   • 흔들어 보거나, 커넥터 탈·착 후 재측정
   • 수분, 부식, 핀 휘어짐, 단선 흔적 등 확인
5. 수리 후 재확인
   • 스캔 툴로 실시간 온도값 모니터링
   • 시운전 후 재스캔하여 고장코드 재발 여부 확인

---

6. 차주 입장에서 느낄 수 있는 증상은?

차주 분들은 내부 데이터를 직접 볼 수는 없지만, 다음과 같은 현상으로 온도센서 문제를 의심해 볼 수 있습니다.

• 계기판에 “고전압 배터리 시스템 점검 필요” 등 경고 메시지 반복
• 날씨와 상관없이 갑자기 출력 제한 / 경고등 점등
• 배터리 냉각팬이 이상하게 자주 돌아가거나,
  반대로 겨울인데 예열 동작이 이상하게 느껴질 때

이런 증상이 반복된다면 무리하게 운행을 계속하기보다는,
가까운 서비스센터에서 스캔 진단을 받아 보는 것이 좋습니다.

---

7. 정리 – 온도센서 이상, 결국은 “신호 품질” 싸움

이번 사례를 정리해 보면:

1. 서비스데이터에서 -50℃로 표시되는 모듈 온도
2. 온도센서 특성표와 실제 저항값 비교
3. 커넥터 접촉 불량 → 하네스 교환

이라는 흐름으로 진단·수리가 진행되었습니다.

온도센서 고장은

• 센서 자체의 열화,
• 하네스 단선·접촉 불량,
• CMU/ECU 내부 회로 이상 등

여러 원인이 있을 수 있지만,
결국 핵심은 “BMS가 믿을 만한 온도 신호를 받느냐” 의 문제입니다.

전기차 정비를 하시는 분들이라면,

• 차량별 온도센서 특성표
• 모듈별 온도센서 위치·배선도
• 스캔 데이터 패턴

을 미리 익혀두면 비슷한 고장을 훨씬 빠르고 정확하게 잡을 수 있을 거라고 생각합니다.
